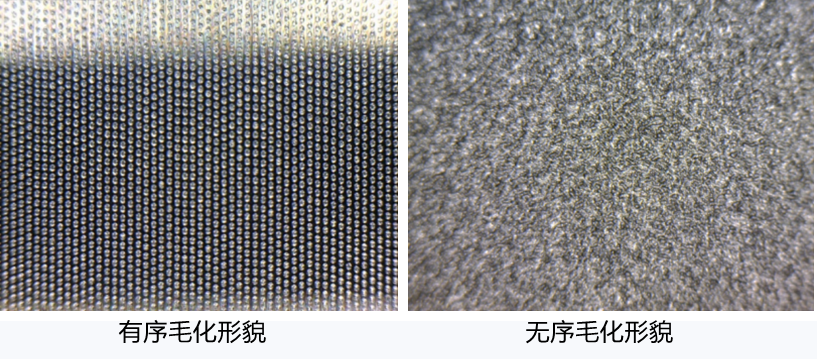

       光纤激光毛化技术是是采用高能量、高重复频率的脉冲激光束在聚焦后入射到材料表面形成微小熔池，同时由侧吹装置对微小熔池施于设定压力、风向、使熔池中的熔融物按指定要求尽量堆积到融池边缘形成圆形凸台（峰值数）和微坑、凸台在轧辊自导热的作用下迅速冷形成硬度强化区。然后在薄板轧制或平整过程辊表面上的凸台在板面上再形成若干变形硬化质（微坑），以形成毛化形貌。由于光纤激光器具备在加工过程中频率可调以及占空比可调，因此能实现形貌上的无序和有序排列。

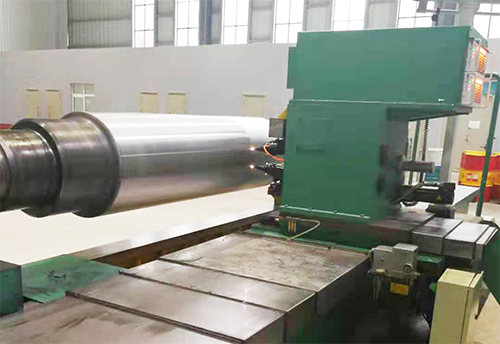

       为提高光纤激光毛化设备加工效率，华工制造在原单头光纤激光毛化设备的基础上开发出双头光纤激光毛化设备，这样就使得每根轧辊加工时间基本减少一半，从而使得毛化加工效率得到了很大的提高。

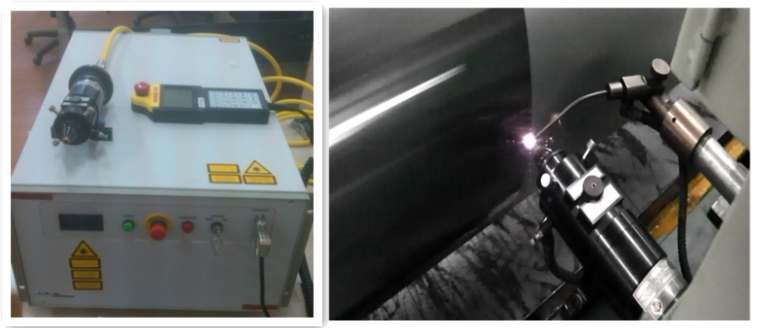

双头激光毛化设备主要组成

• 高频脉冲光纤激光器

• 专用双温水冷机组

• 双光路激光外光路集成QBH

• 双光路毛化无序控制盒

• 双光头激光毛化组件

• 激光毛化专用机床

• SIEMENS 840DSL数控系统或828D数控系统

• 轧辊位置自动测量系统


  双头激光毛化设备性能参数：

  内容	参数
  最大工件直径	φ650mm
  最小工件直径	φ150mm
  最大工件长度	3488mm
  最大工件重量	8T

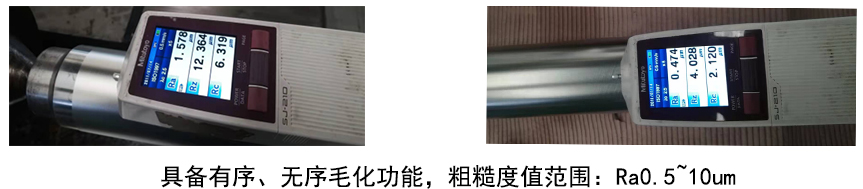

  毛化粗糙度可调范围	Ra0.5～10μm
  粗糙度均匀性（辊面长度1.5m之内）	4%
  Rpc值	≥60~110个
  轴向线密度	10-66/ mm
  周向线密度	10-30/ mm
  毛化点直径	50~80μm可调

  毛化头数	双头
  数控系统	西门子828D
  最大输入电功率	63kw
  设备外形尺寸（L×W×H）	8200×2210×1700
  床体本身净重	22500kg







  光纤激光毛化工艺特点

  特点一  光纤激光有序毛化钢板表面的小凹坑互不连通有利于在后期冲压成形时储油和捕提金属碎肩，储油性好防正冲压划伤，证了钢板的深冲性。并使冲压零件表面光整，同时减少冲压用油量。

  特点二  光纤激光毛化在无序加工时辊面形貌无序、粗糙度均匀、可控，形貌为凸台耐磨性近似电灭花，尖峰优于抛丸毛化的凹坑，大天的提高板材的成型质量。

  特点三  双光头光纤激光毛化设备毛化效率高。


  光钎激光毛化技术为自主研发，并拥有多项技术专利:
  1)发明专利号:ZL 2014 2 0603004.4  类别:发明专利

  2)发明专利号:ZL 2022 2 0083663.4  类别:发明专利
